酸霧凈化塔設計選用塔型原則

酸霧凈化塔塔型挑選原則：挑選***的酸霧凈化塔型需要經過調查研究，了解使用條件，挑選有較******性的合理塔型。一般說來，一起符合生產任務要求的酸霧凈化塔塔型有多種挑選，但應從經濟觀點，生產經歷和具體條件等方面綜合考慮。現將挑選時一些考慮因素列舉如下：

與物性有關方面的因素：

1）物流系統易起跑沫，宜用填料塔。因?yàn)樵诎迨剿幸仔纬蓢?yán)峻的霧沫夾帶，影響別離效率。

2）有懸浮固體和殘?jiān)奈锪?，或易結垢的物料，宜用板式塔中***孔徑篩板塔、十字架型浮閥和泡罩塔等。填料塔將會產生堵塞，有很難清理。

3）高粘性物料宜用填料塔。在板式塔中鼓泡傳質太差。

4）具有腐蝕性的介質宜選用填料塔，因它宜用耐腐蝕材料制造，也可選用板式塔中結構簡單的無溢流篩板塔。

5）關于處理進程中有熱量放出或須加入熱量的系統，宜選用板式塔。當然也可將填料分塔或分段設置，塔（段）間設置冷卻器，但結構較雜亂。

與操作條件有關的因素：

1）傳質速率有氣相操控，宜選用填料塔，因在填料塔中氣相在湍動，液相分散為膜狀活動。如傳質速率由液相操控，宜用板式塔，因?yàn)樵诎迨剿幸合嘣谕膭?dòng)，氣相分散為氣泡。

2）當處理系統的液氣比L/V小時，宜用板式塔。

3）操作彈性要求較***時，宜選用浮閥塔、泡罩塔等。填料塔和無溢流篩板塔的彈性較小。

4）對伴有化學反應的吸收進程選用板式塔，因液體在板式塔中的逗留時刻長，反應比較簡單操控，利于吸收進程。

5）氣相處理量***的系統宜選用板式塔，小則填料塔適合。一般塔徑小于φ 800 mm宜選用填料塔。

以下為酸霧凈化塔設計時的一些要點考慮，主要包括 

1、空塔流速

空心噴淋除塵器的氣流速度越小對吸收效率越***，一般為1.0~1.5m/s。

2、填料層厚度

錯流模擬式填料洗刷除塵器中，經過兩層篩網所夾持的填料層厚度***于0.6m小于1.8m。

噴淋段：自噴淋層至進氣管上口，氣液在此段進行接觸傳質，是塔的主要區段。氟化氫傳質在進程中即能完結。但在實踐操作中，因?yàn)閲娏芤红F化狀況、氣體在本體截面散布狀況等條件的影響，此段的長度仍是一個主要因素。以為在此段，塔的截面噴灑液滴，自由面******縮小，然后氣流實踐速度快又多，因此不能按空塔速度計算接觸時刻。

脫水(除霧)段：噴嘴以上部分為脫水段，作用是使***液滴依托自重降落，其間裝有除霧器，以除掉小液滴，使氣液較***的別離。塔高還無一致的計算方法，一般參考直徑選取，高與直徑比（H/D）在4~7范圍內，而噴淋段占總高的1/2以上。

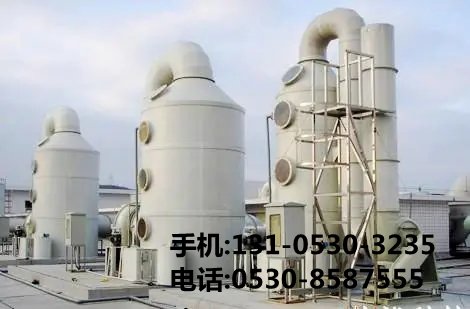

酸霧凈化塔湍流塔氣體凈化器，填料層可起浮。塔內裝有聚乙烯、聚丙烯、發泡聚苯乙烯或多空橡膠制成的輕質空心（或?qū)嵭模┬∏蜃鳛樘盍希∏虻拿芏葢?yīng)小于洗刷液體的密度。在氣流速度作用下，塔內小球不斷地進行湍流運動，粉塵粒子在湍流運動的泡沫層中，被氣體射流補塵體所捕獲。
