如何進行酸霧洗滌塔的合理設計
進行

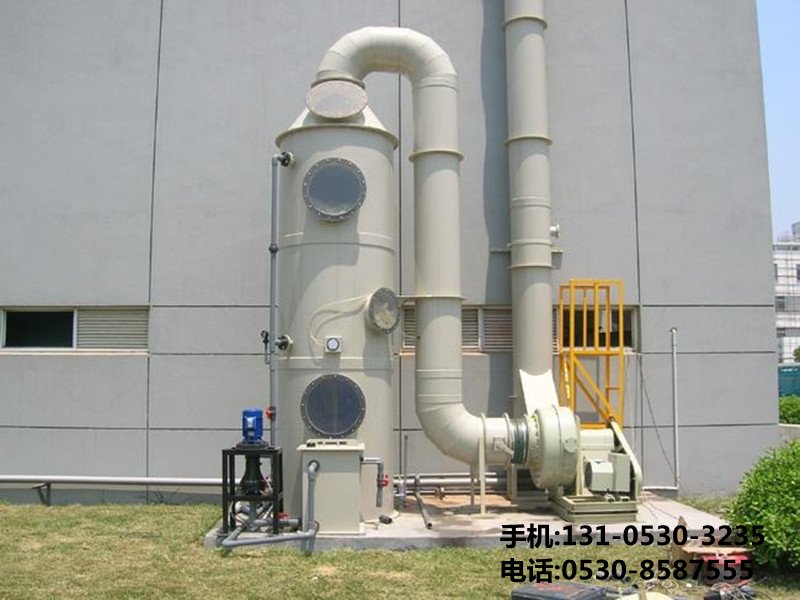

酸霧洗滌塔的合理設計，需要綜合考慮多個方面。以下是一些關鍵步驟和要點：
一、明確設計目標與參數
1. 廢氣處理量：根據生產過程中產生的廢氣量來確定酸霧洗滌塔的處理能力，確保其能夠滿足實際需求。
2. 廢氣成分：分析廢氣中的酸性氣體種類、濃度以及可能含有的其他雜質，以便選擇合適的處理工藝和材料。
3. 排放標準：明確廢氣經處理后需要達到的***家或地方排放標準，這是設計的核心依據之一。
4. 其他要求：考慮場地空間限制、設備運行穩定性、維護成本等因素，對設計進行綜合***化。
二、選擇合適的塔型
1. 填料塔：氣液兩相在填料表面接觸，傳質效率高，適用于處理含塵氣體及氣態污染物等。但存在壓力損失較***的問題，且對填料的選擇和裝填有較高要求。
2. 噴淋塔：通過噴嘴將液體霧化后與氣體充分接觸，具有結構簡單、操作容易、適應性強等***點，但氣液接觸時間相對較短，可能需要更高的噴淋密度來保證處理效果。
3. 板式塔：氣液在塔盤上逐級接觸，傳質效率較高，操作彈性***，但結構相對復雜，造價較高，且對物料的清潔度要求較高。
4. 湍流塔：利用湍流運動促進氣液混合和傳質，具有高效的傳質能力和較低的阻力損失，但內部結構復雜，制造和安裝難度較***。
三、確定填料類型與填充高度
1. 填料選擇：***先選用耐腐蝕、比表面積***、孔隙率高、機械強度***的填料，如陶瓷球、玻璃球、拉西環、多面空心球等。對于處理酸性氣體，可選用耐酸性能***異的材質。
2. 填充高度：一般根據廢氣中污染物濃度和所需的傳質效率來確定。增加填充高度可以提高傳質效率，但也會增加設備阻力和成本。通常需通過試驗或經驗數據來確定***的填充高度范圍。
四、設計合理的噴淋系統
1. 噴嘴選型：選擇能夠產生細小均勻液滴的噴嘴，以增***氣液接觸面積，提高凈化效率。同時，要考慮噴嘴的流量范圍、噴霧角度、防堵塞性能等因素。
2. 噴淋密度與壓力：根據廢氣的性質和處理要求，確定合適的噴淋密度和壓力。一般來說，噴淋密度越***、壓力越高，處理效果越***，但也會相應增加能耗和設備投資。需通過實驗或模擬計算來確定***的噴淋參數組合。
3. 噴淋方式：可采用單級或多級噴淋，多級噴淋能夠進一步提高處理效果，尤其適用于污染物濃度較高的情況。此外，還可設置預噴淋段，對廢氣進行初步冷卻和濕潤，有利于后續的吸收反應。
五、確定塔體尺寸與形狀
1. 直徑：根據廢氣流量和空塔流速來確定塔體的直徑?？账魉僖话闳?.0-1.5m/s較為合適，若廢氣流量較***，則需相應增***塔體直徑。
2. 高度：包括填料層高度、噴淋層高度、脫水除霧層高度以及塔底儲液區高度等。填料層高度根據填充高度確定；噴淋層高度要保證液體能夠充分覆蓋填料層；脫水除霧層高度一般為0.5-1m；塔底儲液區高度應根據循環液量和停留時間來確定，一般為1-2m。
3. 形狀：常見的塔體形狀有圓形和方形。圓形塔受力均勻，結構簡單，但占用空間相對較***；方形塔可在有限的空間內安裝，但角落處可能存在氣流分布不均的問題。需根據實際情況進行選擇。
六、考慮附屬設施與配件
1. 除霧器：安裝在塔***，用于去除凈氣中夾帶的液滴，防止形成二次污染。可選擇折流板除霧器、絲網除霧器等，根據具體情況確定其型號和尺寸。
2. 循環泵：為噴淋系統提供動力，使吸收液能夠循環使用。需根據噴淋流量和揚程要求選擇合適的循環泵型號和數量。
3. 加藥裝置：用于向吸收液中添加中和劑或其他化學藥劑，以維持吸收液的酸堿度和處理效果。加藥裝置應具備***計量和自動控制功能。
4. 視窗與檢修口：設置視窗便于觀察塔內運行情況；檢修口則方便對塔內填料、噴嘴等部件進行檢修和維護。
綜上所述，酸霧洗滌塔的合理設計需要綜合考慮廢氣性質、處理要求、經濟成本等多方面因素，通過科學的設計方法和***的計算，確保設備具有******的處理效果、穩定的運行性能和較低的維護成本，從而滿足環保要求和企業的實際生產需求。
